фото 17701_7Зимняя рыбалка – это не только увлекательное и захватывающее времяпрепровождение, но и настоящее искусство, требующее особых навыков и инструментов.

Одним из ключевых приспособлений каждого рыболова, отправляющегося на зимнюю рыбалку, является ледобур.

Механическое или моторизированное приспособление, предназначено для пробивания отверстий во льду, что обеспечивает доступ к воде и предоставляет возможность ловли рыбы в морозные дни. Большинство рыбаков предпочитает создавать свои собственные инструменты.

Это позволяет не только сэкономить денежные средства, но и воплотить собственные идеи и дизайн. Ниже можно ознакомиться с пошаговым руководством по созданию различных моделей ледобуров и узнать, какие инструменты и материалы понадобятся для работы.

Можно ли смастерить самодельный ледобур?

Любители рыбной ловли могут сделать ледобур для зимней рыбалки своими руками. Покупка качественного приспособления в торговой сети требует серьезных финансовых затрат. А вот самостоятельное изготовление устройства позволяет использовать доступные материалы и инструменты, что в значительной степени снижает затраты.


Кроме того, при самостоятельном изготовлении ледобура, рыболов может настроить его под свои потребности, выбрав:

  • подходящий размер;
  • форму;
  • функциональные особенности.
Создание ледобура своими руками — это творческий процесс, который позволяет рыбаку реализовать свои идеи и получить функциональный инструмент.

Как сделать чертеж?

В интернете можно найти множество вариантов чертежей ледобуров. Рыбаки имеют возможность воспользоваться одним из готовых вариантов или начертить собственный чертеж устройства. Для создания чертежа мастеру потребуется:

  1. Определить параметры ледобура. Важно учесть длину штанги, диаметр ножа, тип крепления и другие характеристики, которые соответствуют личным потребностям.
  2. Измерить и отметить на бумаге размеры ледобура. С помощью карандаша и линейки нарисовать устройство, учитывая пропорции элементов.
  3. Нанести на чертеж такие детали, как крепления, механизмы блокировки и другие элементы.
  4. Подписать на чертеже размеры. Важно отобразить длину, диаметр, углы и другие измерения на соответствующих элементах ледобура.
  5. Добавить секции и разрезы для более детального представления инструмента.
  6. Внимательно ознакомиться с получившимся чертежом и проверить его на точность и полноту. При необходимости внести корректировки.
  7. Убедиться, что все размеры и детали нанесены верно.

При создании чертежа важно помнить, что устройство должно получиться безопасным, прочным и функциональным.

Ледобур из триммера:
фото 17701_2
Кольцевой вариант:
фото 17701_3

Виды материалов для изготовления

Прежде чем заняться изготовлением ледобура, мастеру потребуется позаботиться о подготовке необходимых материалов. В процессе работы рыбаку понадобится:

  1. Металлическая труба нужного диаметра. Необходимо подобрать трубу подходящего диаметра, которая будет служить основой ледобура.
  2. Пластины из металла для шнека. Стоит учитывать, что для обеспечения эффективного сверления льда, форма шнека должна быть спиральной.
  3. Острые ножи из высокопрочной стали.
  4. Краска для обработки. После завершения сборки устройства, можно обработать его поверхность краской для защиты от коррозии и придания эстетического вида.
Заточка ножей оказывает существенное влияние на качество и эффективность сверления льда. Использование шуруповерта может увеличить скорость сверления и улучшить эксплуатационные возможности ледобура.

Какие инструменты необходимы?

Для изготовления устройства, любителю зимней рыбной ловли понадобятся следующие инструменты:

  1. Ножовка по металлу — для обрезки и подгонки металлической трубы.
  2. Сверло или токарный станок — для создания отверстия в трубе, куда будет устанавливаться шнек.
  3. Сварочный аппарат — для прочного и надежного соединения различных элементов ледобура, таких как шнек, ножи и рукоятка.
  4. Шлифовальная машинка.
  5. Болгарка.
  6. Напильник — для удаления острых краев и придания определенной формы основным элементам конструкции.
  7. Ключи и плоскогубцы – для закрепления и установки элементов в нужном положении.
  8. Шуруповерт.

В некоторых случаях может потребоваться использование клея или эпоксидной смолы (для дополнительной фиксации и укрепления соединений). Для точных замеров и маркировки деталей мастеру понадобится линейка, рулетка и карандаш.

Важно помнить, что при изготовлении ледобура необходимо соблюдать меры безопасности и следовать инструкциям, чтобы избежать возможных травм.

Пошаговые инструкции по созданию

Ниже можно ознакомиться с пошаговыми руководствами по созданию ледобуров. Изучив данную информацию, каждый сможет самостоятельно изготовить инструмент.

Электрический

Одним из самых популярных ледобуров считается электробур. Для того чтобы изготовить подобный инструмент своими руками, рыболову потребуется:

  1. Подготовить кольцевой ледобур и шуруповерт, мощность которого не должна быть ниже 18 В.
  2. Убедиться в наличии специального адаптера для соединения инструментов.
  3. Очистить ледобур от грязи и остатков льда.
  4. Проверить состояние режущей поверхности устройства. Если она затуплена или повреждена, следует заточить/заменить ее.
  5. Установить рукоять устройства в специальный адаптер и надежно зафиксировать ее, чтобы она не отскакивала во время работы.
  6. Зарядить шуруповерт и установить адаптер для ледобура на конец шуруповерта.
  7. Вставить шруповерт с адаптером в отверстие рукояти ледобура.
  8. Включить шуруповерт и проверить его работоспособность. Важно убедиться, что режущая поверхность вращается свободно и без заеданий.
  9. Провести на заключительном этапе тестовое сверление на льду или другой подходящей поверхности, чтобы убедиться в правильной работе электроледобура.

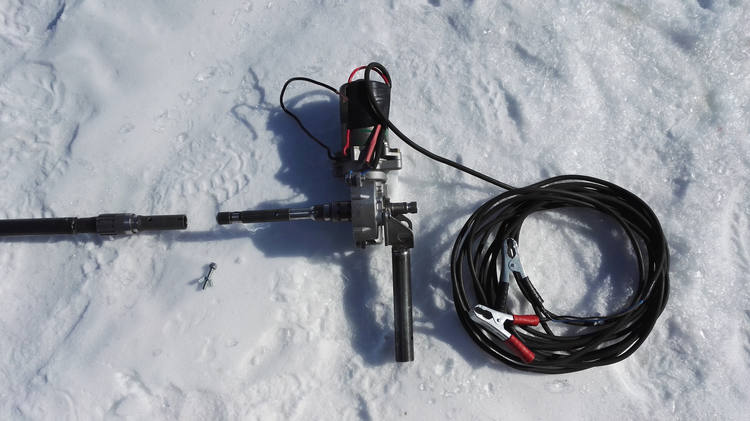

фото 17701_4

Приезжая домой с зимней рыбалки, следует промывать и просушивать электроледобур, чтобы предотвратить возникновение коррозии. Рекомендуется систематически проверять состояние режущей поверхности устройства и при необходимости проводить заточку.


Кольцевой

Для того чтобы самостоятельно изготовить устройство, потребуется:

  1. Измерить и отрезать нужный размер водопроводной трубы, чтобы получить кольцо с желаемым диаметром. Рекомендуемая толщина кольца находится в пределах 17-20 мм.
  2. Создать режущую поверхность кольца, установив для этого нож под углом 42-48 градусов. Расстояние от режущей кромки до нижней поверхности кольца должно быть в пределах 10-15 мм.
  3. Приварить металлический стержень к кольцу, чтобы создать штангу для вращения. Это придаст жесткость конструкции и увеличит ее долговечность.
  4. Создать режущую часть для коловорота ледобура с помощью кухонного ножа или рубанка. Возможно, потребуется создать заготовку из плотного картона, а затем использовать ее для обводки контуров на металле и вырезки оптимальной детали с помощью болгарки.
  5. Надеть резиновую втулку на металлическую трубку, чтобы создать рукоятку ледобура.

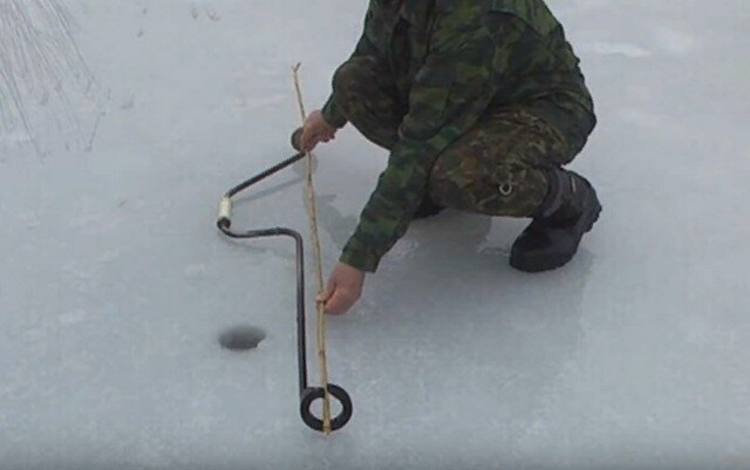

фото 17701_5
Для верхней части рукояти можно использовать грибок, который может быть вырезан из деревянного бруска.

Из шуруповерта

Создать ледобур из шуруповерта сможет даже начинающий мастер. Для этого понадобится:

  1. Отсоединить биту от шуруповерта.
  2. Взять плоскогубцы и аккуратно снять нож со сверла нужного диаметра (например, 15-20 мм). Нож должен быть достаточно острым и прочным.
  3. Поставить сверло в шуруповерт и закрепить его.
  4. Взять трубку, которая будет служить в качестве бура. Ее длина должна достигать 30-40 см.
  5. Поместить сверло с шуруповертом внутрь трубки таким образом, чтобы острие сверла выходило на несколько сантиметров.
  6. Закрепить сверло в трубке. Важно удостовериться, что сверло надежно зафиксировано и не будет двигаться в процессе работы.

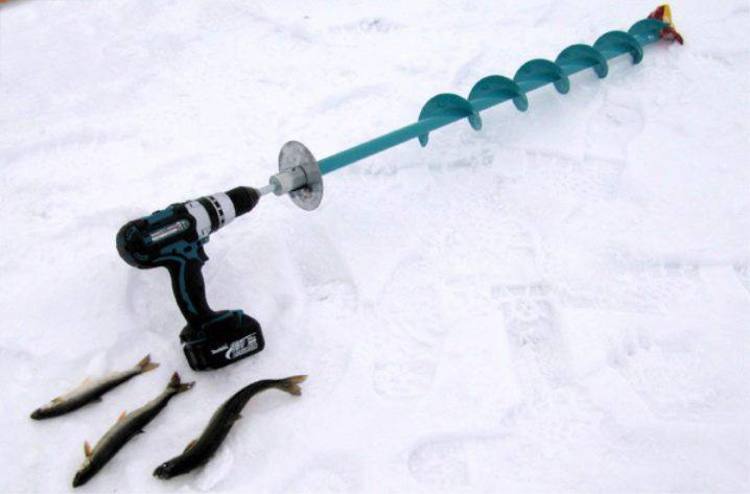

фото 17701_6

Самодельное устройство готово к использованию. Можно включать шуруповерт и начинать бурить отверстия во льду. Чтобы максимально эффективно использовать инструмент и продлить срок его эксплуатации, рекомендуется держать его ровно во время бурения.

Сложности и ошибки

При изготовлении ледобура у начинающих мастеров могут возникнуть различные сложности и ошибки. К наиболее распространенным из них стоит отнести:

  1. Неправильный выбор материала. Некачественные или несоответствующие требованиям материалы могут привести к быстрому износу или поломке устройства.
  2. Неправильные размеры и форма инструмента нередко становятся причиной снижения его эффективности.
  3. Плохо продуманная конструкция ручки может усложнить использование инструмента и привести к быстрому утомлению рук.
  4. Недостаточно заточенное лезвие затрудняет пробивание льда и увеличивает риск повреждения устройства. Недостаточно острое лезвие может застревать в толще льда, требуя дополнительного усилия для его пробивания.

При изготовлении инструмента, необходимо провести тщательный анализ требований и выбрать подходящий материал, размеры и конструкцию. Также важно правильно заточить лезвие. Придерживаясь данных рекомендаций, рыболов сможет избежать сложностей, которые нередко возникают у начинающих мастеров.

Цена изготовления

Средние расходы на создание разных видов ледобуров могут существенно отличаться в зависимости от наличия материалов для работы, сложности конструкции и технологии производства.

Однако чтобы дать общее представление о средних расходах, можно рассмотреть несколько популярных видов ледобуров. Для изготовления кольцевой модели, рыболову понадобится 800-1200 рублей. При этом стоимость электроустройств и моделей из шуруповерта может превышать 2500 рублей.

Полезное видео

Инструкция по изготовлению в видео:


Заключение

Создание ледобура своими руками — это отличный способ получить инструмент, который соответствует личным потребностям и предпочтениям. Качество и эффективность самодельного устройства зависит от правильного выбора материалов, точности изготовления элементов, качества заточки ножей и правильной сборки инструмента.

Придерживаясь пошаговой инструкции, каждый любитель зимней рыбной ловли сможет самостоятельно изготовить устройство и получить удовольствие от результата своего труда.
